Прибор приемно-контрольный охранно-пожарный ППКОП «Р-020M»

ППКОП «Р-020M»

ОХРАННО-ТРЕВОЖНАЯ СИГНАЛИЗАЦИЯ:

  • Различные режимы управления постановкой на охрану/снятием с охраны: с помощью кнопок на панели прибора, ключами TouchMemory.
  • Объединение шлейфов в зоны для организации
  • группового управления.
  • Возможность использования задержки на выход при постановке на охрану.
  • Возможность использования задержки на вход при снятии с охраны.
  • Контроль шлейфов сигнализации на КЗ и обрыв.
  • Режим 24-часовой охраны.
  • Передача информации о состоянии шлейфов сигнализации на ПЦН.

ПОЖАРНАЯ СИГНАЛИЗАЦИЯ:

  • Подключение всех типов безадресных пожарных извещателей.
  • Контроль шлейфов сигнализации на обрыв и короткое замыкание.
  • Различные алгоритмы для повышения надежности и исключения ложных срабатываний.
  • Выдача извещения «Внимание» при срабатывании одного извещателя. Выдача извещения «Пожар» при срабатывании двух или более извещателей в шлейфе сигнализации.
  • Индивидуальное управление сбросом пожарного шлейфа.
  • Передача информации о состоянии шлейфа сигнализации на ПЦН.

УПРАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ:

  • 3 реле для передачи состояния ШС на ПЦН (тревога, пожар, неисправность).
  • Реле управления внешним звуковым оповещателем (выход «Сирена»).
  • Реле управления внешним световым оповещателем (выход «Лампа»).
КОНТРОЛЬ И УПРАВЛЕНИЕ ДОСТУПОМ:
  • Возможность подключения внешнего контактора Touch Memory для организации одной точки доступа или считывателя Proximity Card.
  • Подключение кнопки запроса на
  • выход и датчика положения двери
  • 500 идентификаторов пользователей

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:

  • Энергонезависимый журнал событий.
  • Возможность подключения модуля с энергонезависимыми часами реального времени.
  • Возможность подключения ПЭВМ через встроенный интерфейс RS-232 для конфигурирования и управления прибором.
  • Возможность подключения принтера через встроенный интерфейс RS-232 для печати журнала событий.
  • Возможность подключения прибора к аппаратуре верхнего уровня (ППКОПУ «Р-08») через встроенный интерфейс RS-485 в качестве сетевого устройства.

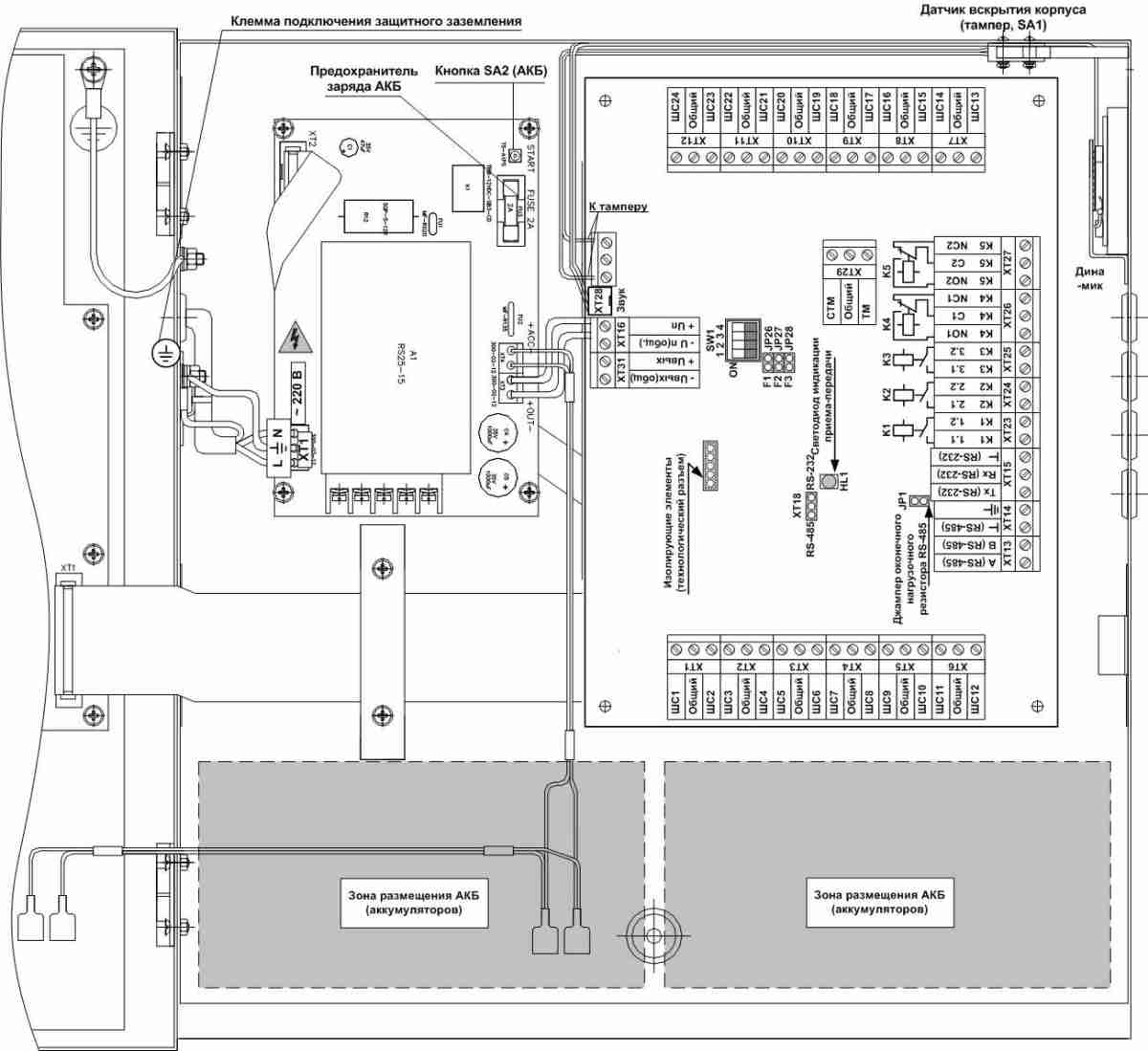

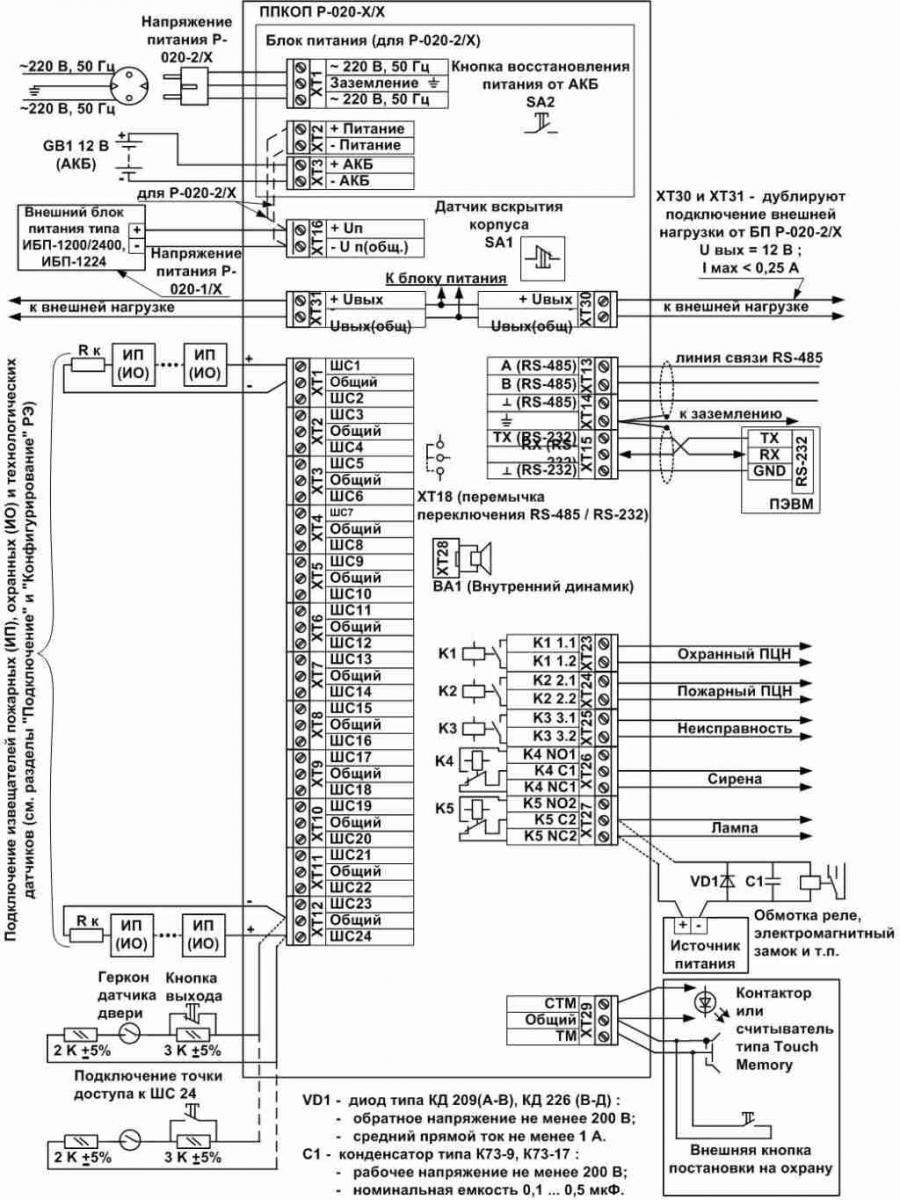

p-020-m-1.jpg p-020-m-2.jpg
ТЕХНИЧЕСКИЕ ХАРАКТРИСТИКИ
Информационная емкость (количество ШС) 24
Информативность (количество видов извещений) 30
Напряжение в ШС, В 24
Максимальное сопротивление ШС БЦП без учета сопротивления выносного элемента, Ом 220
Минимально допустимая величина сопротивления утечки между проводами ШС БЦП, кОм 50
Максимальный ток питания активных извещателей в дежурном режиме работы, мА 3
Максимальный ток питания активных извещателей в режиме тревоги, мА 10
Количество релейных выходов на ПЦН 3
Тип контактов нормально разомкнутые
Выходные характеристики реле ПЦН:
коммутация напряжения постоянного тока при токе до 0,5А, В 24
коммутация напряжения постоянного тока при токе до 0,1А, В 125
Реле управления звуковым и световым оповещателем:
тип контактов: переключающие
коммутация напряжения постоянного тока при токе до 0,5А, В 30
коммутация напряжения постоянного тока при токе до 0,1А, В 125
Интерфейс связи с АВУ (ППКОП «Р-08») RS-485
Максимальная протяженность линии связи с АВУ (без ретрансляторов), м 1200
Линия связи с АВУ симметричная витая пара
Скорость обмена с АВУ, бод 9600, 19200
Погонная электрическая емкость кабеля линии связи с СУ, пФ/м, не более 50
Волновое сопротивление кабеля линии связи с АВУ, Ом, не более 200
Интерфейс связи с принтером RS-232
Интерфейс связи с ПЭВМ RS-232
Максимальная протяженность линии связи БЦП с ПЭВМ, м 15
Количество кодов ИП (пользователей), хранящихся в конфигурации БЦП 500
Размер энергонезависимого журнала событий 1000
Размер энергозависимого журнала тревог 100
Напряжение питания от сети переменного тока частотой (50) Гц, В 187 … 242
Напряжение питания от АКБ (аккумулятора), В 10,5 … 13,8
Мощность, потребляемая от сети переменного тока, не более, В А 30
Выходное напряжение БП, В:
при работе от сети переменного тока 13,0 … 14,0
при работе от АКБ 10,5 … 13,5
Ток внешней нагрузки, не более, мА 250
Номинальное напряжение АКБ, В 12
Номинальная емкость АКБ, размещаемой в приборе, А ч 7 ; 9
Ток заряда полностью разряженной АКБ, не более, А 0,25
Напряжение отключения АКБ, В 9,5 … 10,5
Собственный ток потребления при работе от АКБ (от-сутствие сетевого напряжения), не более, мА 200
Пульсации выходного напряжения при полной нагрузке по току и работе от сети переменного тока, не более, мВ 50
Номиналы защитных предохранителей, А:
по сети переменного тока 0,25
по выходу постоянного напряжения 2,0
по цепям АКБ 2,0
Габаритные размеры, мм 340 x 350 x 85
Масса, кг., не более 5
