ППКОП 01059-100-4 “Рубеж-060”

ППКОП 01059-100-4 “Рубеж-060”

БЦП «Р-060» ОБЕСПЕЧИВАЕТ:

  • прием и обработку событий от встроенного и подключенного оборудования
  • трансляцию событий от оборудования в события связанных с данным оборудованием технических средств· контроль исправности всех шлейфов и линий связи
  • хранение конфигурации и текущей информации энергонезависимой памяти
  • передачу извещений поступающих от объектов ТС и сетевых устройств на пульт управления оператора (ПУ-02)
  • выдачу сообщений на принтер
  • двухсторонний обмен с ПЭВМ

Для увеличения информационной емкости прибора к БЦП подключаются сетевые устройства из состава ППКОПУ «Р-08».

По степени защиты от воздействия окружающей среды исполнение БЦП «Р-060» IP40.

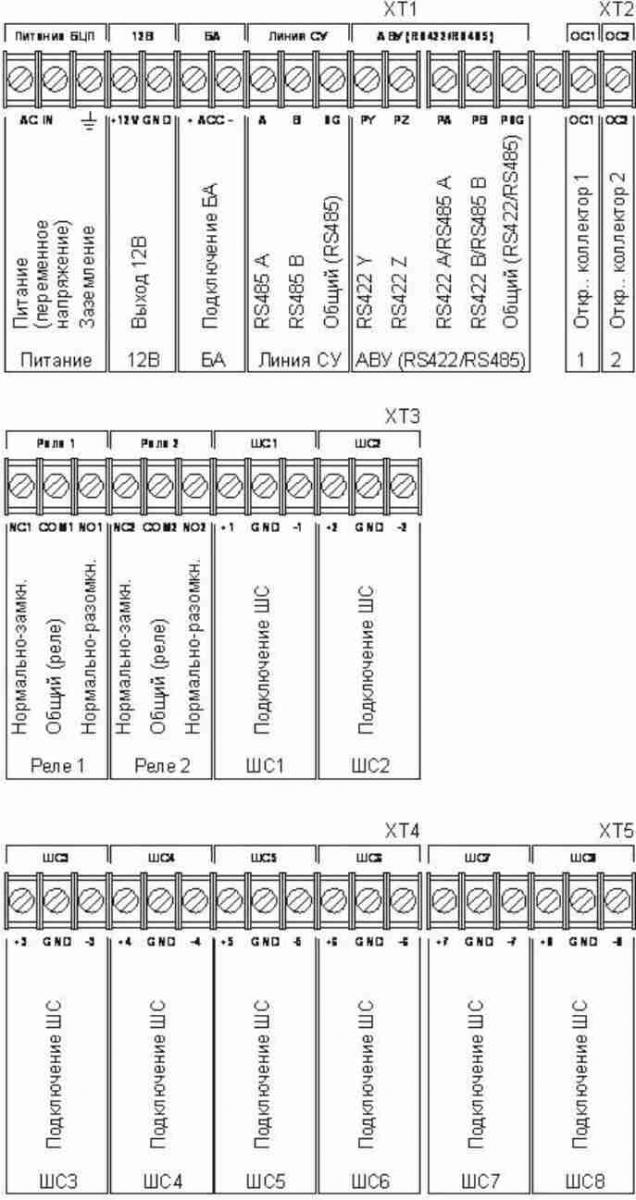

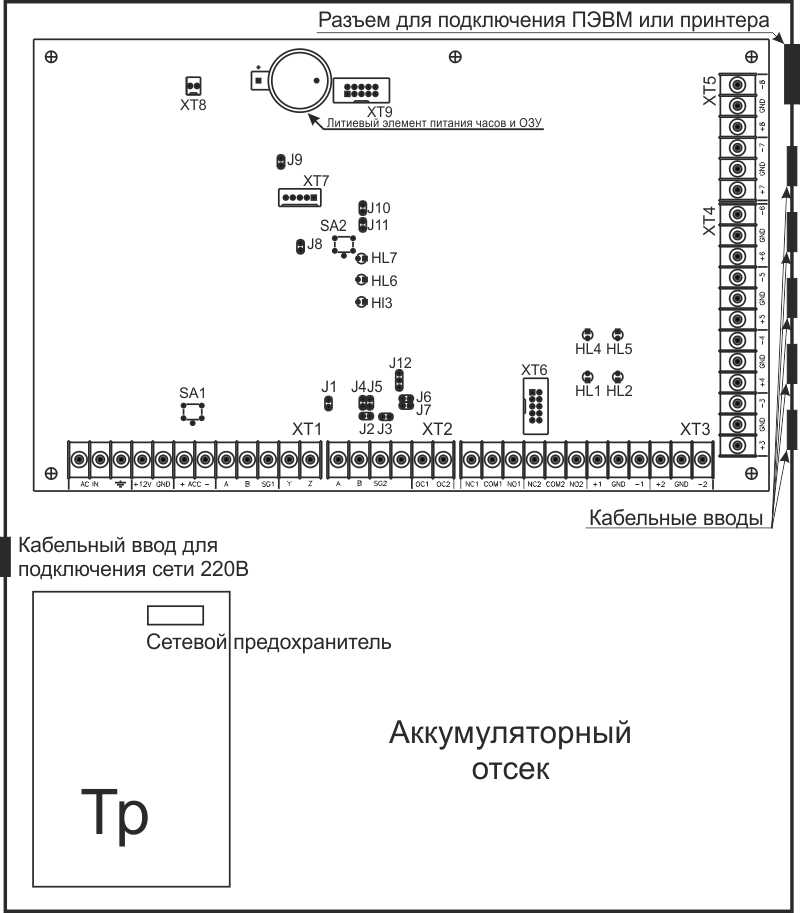

bcp_r-060-1.jpg bcp_r-060-2.jpg
ППКОП 01059-100-4 “Рубеж-060” (совместим со всеми СУ из состава ППКОПУ “Рубеж-08”, кроме АСПТ)
БЦП “Рубеж-060” (исп.1) Блок центральный процессорный “Рубеж-060” (металлический корпус IP40, гальваническая развязка всех интерфейсов, встроенный блок питания 12В, 1А, аккумуляторный отсек EP-17-12 х 1 шт.), информационная емкость 128
БЦП “Рубеж-060” (исп.2) Блок центральный процессорный “Рубеж-060” (металлический корпус IP40, гальваническая развязка всех интерфейсов, встроенный блок питания 12В, 1А, аккумуляторный отсек EP-17-12 х 1 шт.), информационная емкость 256
* В скобках даны отличия для БЦП в исполнении 2
Питание БЦП «Р-060» осуществляется:
- от сети переменного тока напряжением, В 187…242
- от источника постоянного тока напряжением, В 10,2…14,4
Мощность, потребляемая от сети переменного тока, Вт, не более 25
Ток, потребляемый БЦП от сети постоянного тока, А, не более 0,5
Максимальный выходной ток внешней нагрузки, А, не более 0,5
Информационная емкость БЦП (максимальное количество поддерживаемых объектов технических средств) 128 (256*)
Количество встроенных шлейфов сигнализации (ШС):
- охранных для подключения извещателей с нормально-замкнутыми контактами 16
- универсальных для подключения активных извещателей 8
Максимальное сопротивление ШС без оконечного резистора, Ом 15
Напряжение в ШС, В 24
Максимальный ток питания активных извещателей в дежурном режиме, мА 3
Количество встроенных релейных выходов 2
Тип контактов релейных выходов переключающий
Выходные характеристики реле, установленных в БЦП:
- коммутация напряжения постоянного тока при токе 2А, В 60
- коммутация напряжения переменного тока при токе 2А, В 110
Количество выходов с открытым коллектором 2
Ток, коммутируемый выходом с открытым коллектором, А, не более 0,5
Количество кодов пользователей, хранящихся в памяти БЦП 5000
Размер энергонезависимого журнала событий / тревог 4000/500
Интерфейс связи с сетевыми устройствами RS-485
Максимальное число сетевых устройств, подключаемых к БЦП 32 (64*)
Максимальная протяженность линии связи БЦП «Р-060» с сетевыми устройствами, м 1200
Максимальная протяженность линии связи БЦП «Р-060» с ПЭВМ (RS-232), м 15
Максимальная длина кабеля связи БЦП «Р-060» с принтером (RS-232), м 15
Габаритные размеры БЦП, мм, не более 372x320x82
Масса БЦП, кг, не более 5
